已經有一段時間沒有更新案例系列了，最近一些用戶來咨詢。那今天小編就繼續給大家分享案例，今天分享的是一個調頻雷達液位計測量污水的案例，測量過程中產生了哪些問題，解決方法又是什么?

遼寧某公司安裝使用我公司雷達液位計測量污水，常溫常壓，液位計型號為HBRD-FMW13 。根據客戶反應，現場雷達液位計出現了重啟，跳變的情況，我們的售后工程師到現場進行了檢查發現是現場電路有問題，導致雷達輸出不了高電流，始終4mA，偶爾跳高或重啟。售后工程師給出了解決方案，現場檢查電路，然后更換PLC采集模塊，問題得到了解決。其實雷達液位計產生跳變的問題屬于比較常見的問題，一般來說雷達物位計產生數據跳變的原因，其實并不復雜，雷達物位計在發射雷達波，反射雷達波，接收雷達波的過程中，雷達物位計本身的技術指標決定了發射與接收過程的信號質量，與此同時各種干擾因素會使反射波信號強度降低，雷達物位計接收到的反射波太弱或接收不到反射波，導致數據跳變。至于用何種方式解決這個問題，那就需要根據自己的實際工況而決定了。

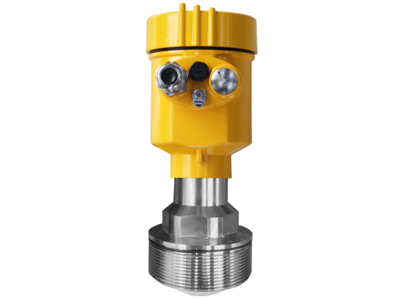

本案例中使用的調頻雷達液位計HBRD-FMW13 是我司80G系列的產品，調頻連續波雷達液位計的通用原理為雷達在罐頂發射電磁波，電磁波碰到介質反射后被雷達接收，接收信號與發射信號之間的頻率差δf與介質表面的距離R成一定比例關系：R=C(速度)*δf(頻率差)/2/K(調頻斜率)。因?yàn)楣馑貱和調頻斜率K已知，因此估算出頻率差δf，便可得到雷達安裝位置液面的距離R，再通過已知的罐體總高，減去雷達到液面的空間距離，得出液位的高度。這個系列的產品具有以下特點，它采用毫米波雷達，測量精度最高可達±2mm，測量最小盲區為0.1m。天線尺寸小，滿足了更多的工況場合測量。多種透鏡天線，發射角小，能量集中，回波信號強，同等工礦條件下，相比于其他雷達產品具有很高的可靠性。.擁有很強的穿透性，在有粘附及凝結的情況下也可以正常使用。動態信號范圍更大，對于低介電常數介質的測量更加穩定。多種測量模式，快速測量模式下雷達反應時間小于1S。

雷達液位計出現跳變的問題，比較常見，如果用戶自己不能解決，一定要求助廠家專業人員的幫助。另外本案例中使用的這款80G調頻雷達液位計的優勢非常強大，但是也并不是調頻的就一定比高頻和低頻的好用，每款產品都有自己的優點和局限性，具體如何選擇要根據自己的工況。
