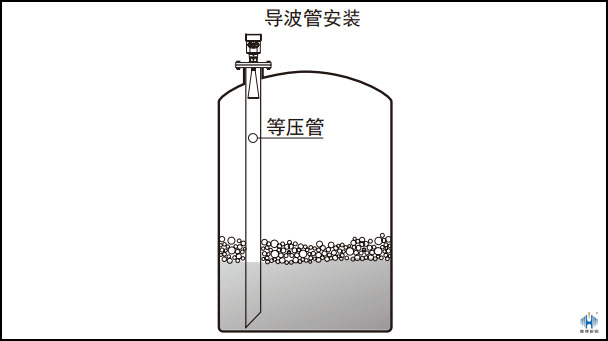

很多工況場合，雷達液位計安裝在儲罐內部，根本達不到精度要求。為了聚集微波脈沖，減少散射，采取的方式之一就是導波管內安裝，尤其對于液面有大的波動或者有泡沫產生的場合。那么，如何制作導波管對雷達液位計測量最為有利呢?

曾經有一個石油化工行業的工程師提及過，導波管材質應選用碳鋼或者不銹鋼，如果是球罐使用，必須選用不銹鋼。這也許是多年經驗所得，也可能是專門做過相關研究。不過，看過網上一些資料，有很多也是這種看法。

另外，有些資料還建議導波管要做成整根的，如果需要加長，必須使用外夾套焊接方法，并且間隙要小于1毫米，內壁不能有毛刺和焊縫存在。毛刺和焊縫會對真實回波信號產生干擾，影響測量效果。

最后一點，至關重要，直接關系著液位是否真實。所以，需要多加留意。導波管在制作時，需要采用間隔距離交叉開孔。開孔不宜過大，也不宜過小。過大，容易出現罐內液位波動;過小，導波管內外液位無法保證一致。有工程師根據多年經驗，專門針對導波管的直徑與開孔尺寸做了對應。導波管直徑為DN125、DN200、DN250、DN300時，導波管開孔尺寸依次為0.1m2、0.4m2、0.8m2和1.2m2。

以上三點，都是前人總結的經驗，另外，有的資料也提及過，導波管底部與儲罐底部應保持一定的距離、加裝反射板等內容。大家若有安裝的需求，可以多查找一些相關資料或者多詢問一下相關工程師。

為了保證雷達液位計測量的準確性，除了可以加裝導波管之外，有的還可以加裝旁通管，大家可以根據自己的工況特點，選用適合的方式方法。
